BMS JBD 17s Li-ion 40A

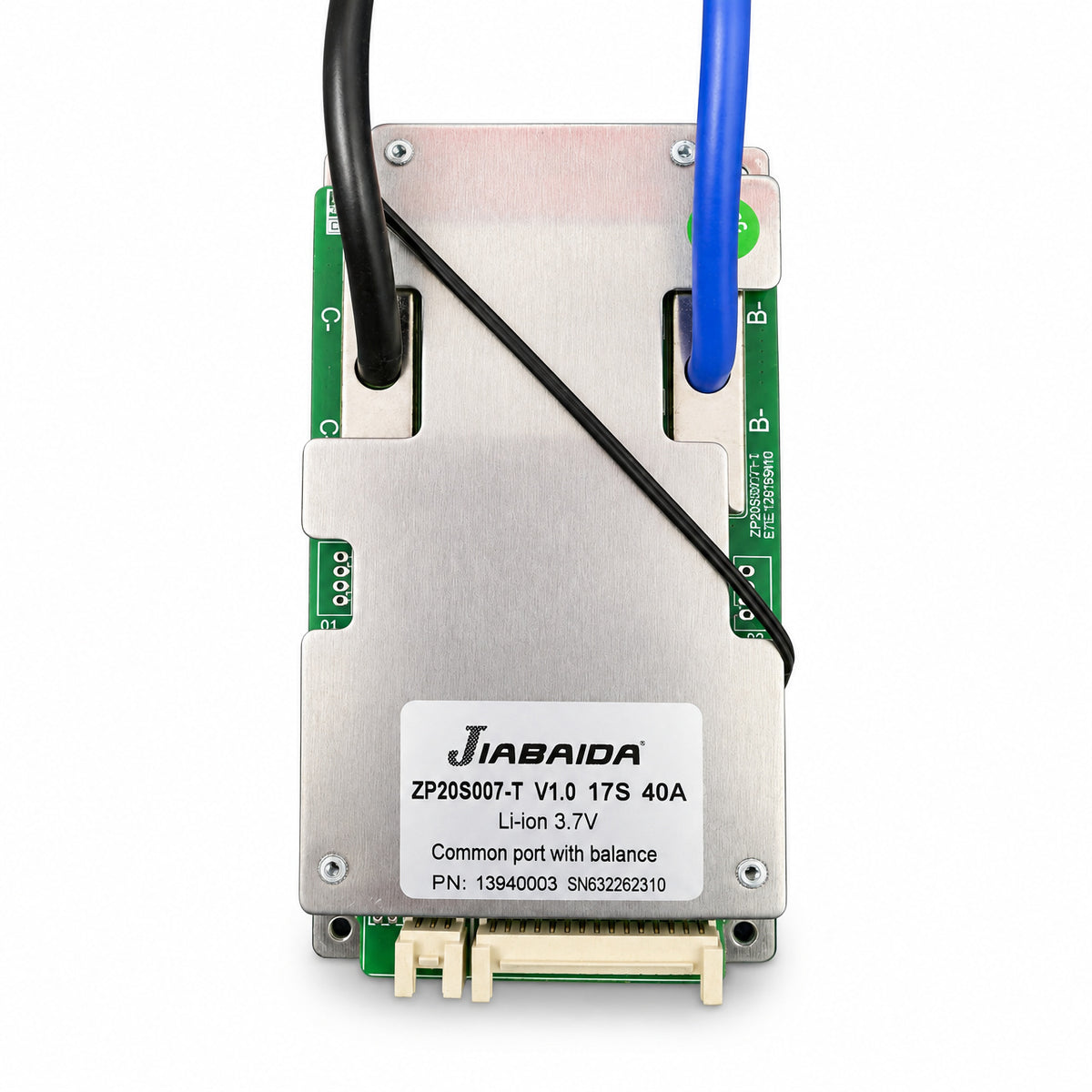

BMS JBD Smart 17S Li-ion 40A – Modelo ZP20S007-T V1.0

Descripción

Medida: 12cm Largo 6.5Ancho 1.2 Alto

El BMS (sistema de gestión de baterías) JBD ZP20S007-T es una placa inteligente para packs de litio-ion (NMC/NCA) de 17 celdas en serie (17S), con una corriente de 40 A. Protege cada celda del pack, iguala sus voltajes (balanceo) y permite ver y ajustar todos los parámetros en tiempo real desde el celular por Bluetooth o desde la PC por UART.

Sirve para bicicletas y scooters eléctricos, motos eléctricas ligeras, almacenamiento de energía y packs de 60 V nominales.

Características principales
Configuración: 17S Li-ion (la placa ZP20S007 admite varias cantidades de celdas en serie, según cómo se programe)
Voltaje del pack: 62,9 V nominal / 71,4 V a carga completa (4,2 V por celda)
Corriente: 40 A continuos
Balanceo pasivo: aprox. 250 mA
Comunicación: Bluetooth (app JBD / Xiaoxiang) y UART
Sensores de temperatura: NTC para vigilar el pack y la placa
Resistencia interna baja: ≤ 10 mΩ, así que calienta poco
Parámetros programables: voltajes de corte, corrientes, temperaturas y capacidad del pack

Protecciones
Sobrecarga, con corte por celda
Sobredescarga
Sobrecorriente en carga y en descarga
Cortocircuito
Temperatura alta o baja, en carga y en descarga
Desbalance entre celdas
Monitoreo desde la app
Voltaje de cada celda
Voltaje total, corriente y potencia
Estado de carga (SOC) y ciclos
Temperaturas
Registro de alarmas
Encendido y apagado de los MOSFET de carga y descarga
Especificaciones técnicas
Parámetro    Valor
Marca    JBD (Jiabaida)
Modelo    ZP20S007-T V1.0
Química    Li-ion (NMC / NCA)
Celdas en serie    17S
Corriente continua    40 A
Corte por sobrecarga (típico)    4,25 V por celda (ajustable)
Corte por sobredescarga (típico)    2,8 V por celda (ajustable)
Corriente de balanceo    ~250 mA
Comunicación    Bluetooth / UART
Temperatura de operación    -15 °C a 70 °C
